Groundfix 2V Slide-in Rammed

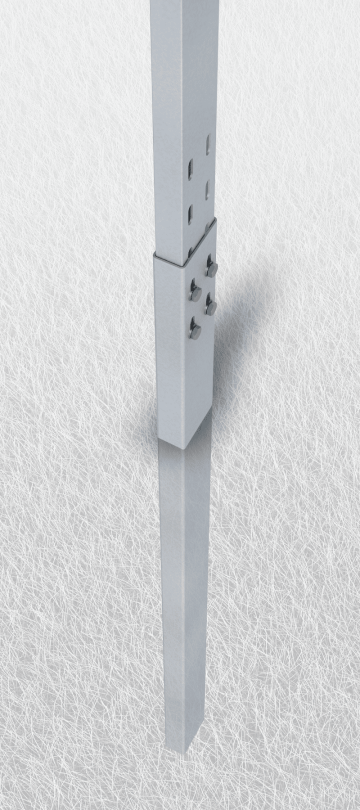

Rammpfähle C Profil - Hersteller - Voestalpin

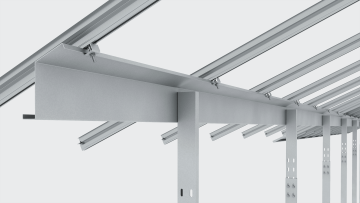

Befestigung der unteren Strebe und des Aluminiumprofils an der Pfette, die die Neigung der Paneele bestimmt

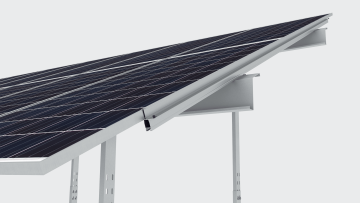

Befestigung des Solarmoduls in Aluminiumprofilen - Slide-in

Merkmale:

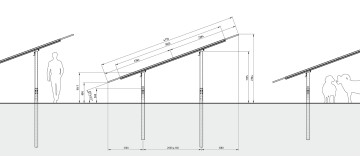

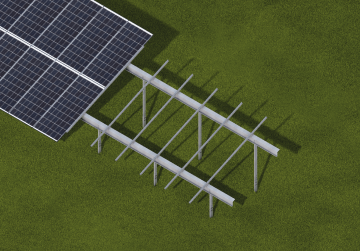

  • Platzierung der Paneele auf der Struktur - 2 Paneele vertikal.

  • Die optimale Lösung im Hinblick auf die Flächennutzung.

  • Konstruktion für Standard-FVE-Paneele Neigungsbereich 10°-35°

  • Die Struktur ist höhenverstellbar und kann unebenes Gelände ausgleichen

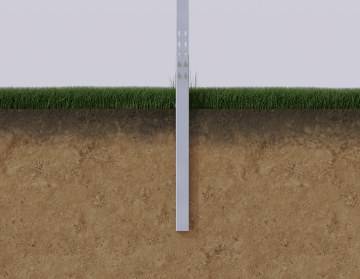

  • Geschlagene Pfähle C-Profil

  • Einschiebbare Befestigung der Platten durch ein spezielles Aluminiumprofil. Das Paneel wird über seine gesamte Länge gestützt und verformt sich nicht. Einfache und schnelle Montage. Einschubprofile mit unterschiedlichen Querschnitten T85/T100/T125, AW6063 nach TS EN 775-9 für verschiedene Belastungsarten werden angeboten.

  • Alle Konstruktionselemente feuerverzinkt nach DIN EN ISO 1461

  • Die Konstruktion entspricht der ČSN EN 1990

  • Gewicht von 1 MW ca. 30 t

  • Hergestellt in der Tschechischen Republik
